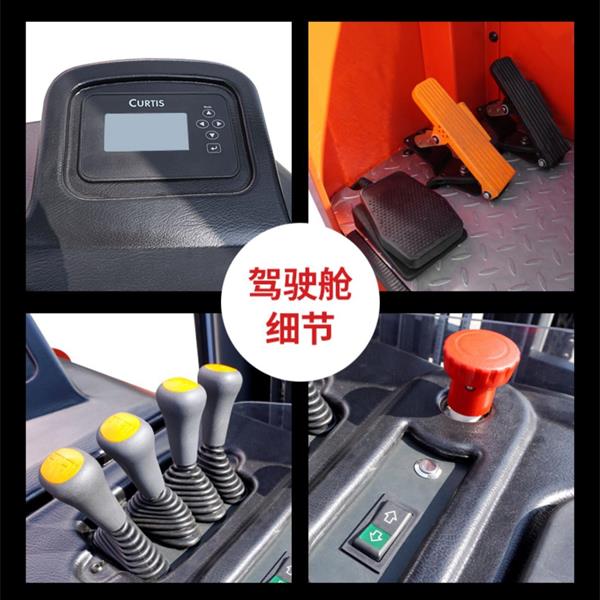

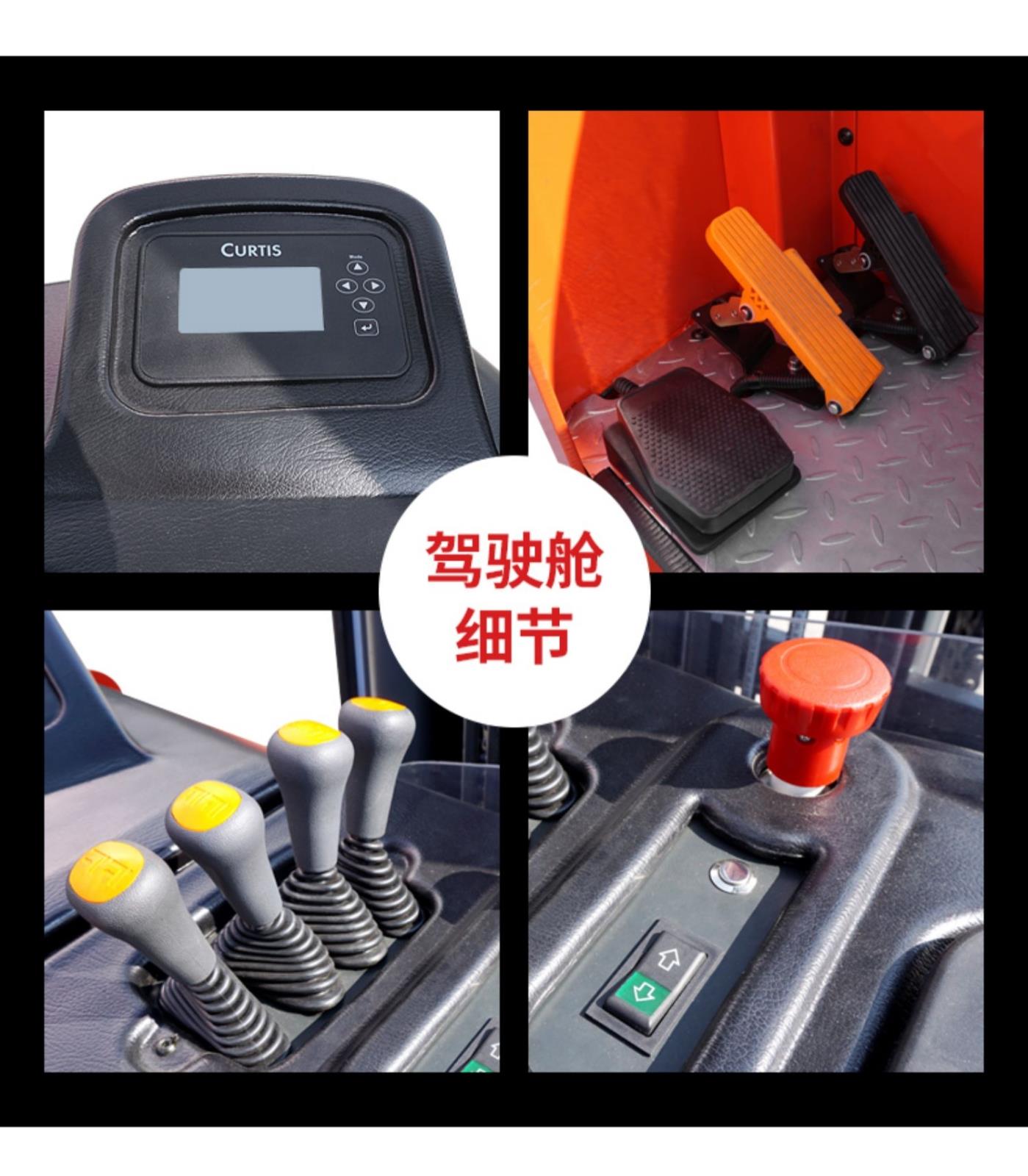

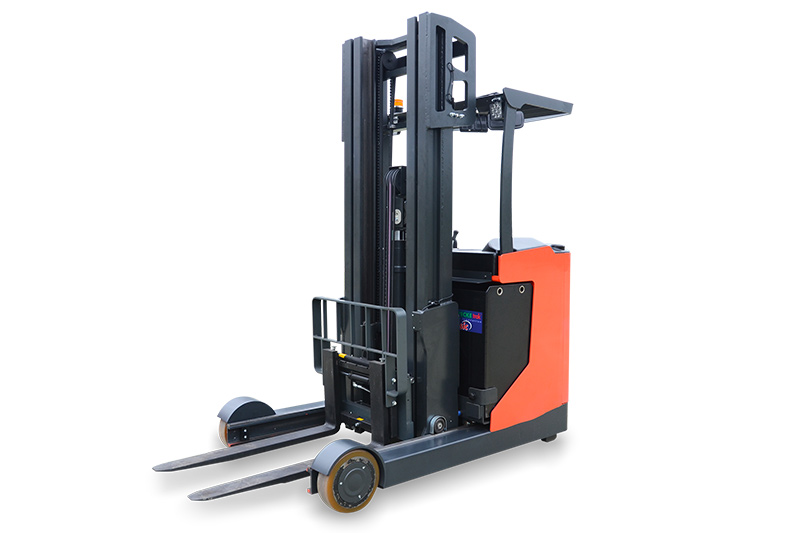

Mast table RT20/25ST | ||||
規格型號 | 提升高度h3 mm | 自由提升高度h2 mm | 門架縮回時高度h1 mm | 作業時門架最大高度h4 mm |
Mast table RT20/25ST | ||||
兩門架-標準提升 | 2500 | 140 | 1830 | 3415 |
2700 | 140 | 1930 | 3615 | |
3000 | 140 | 2080 | 3915 | |
3300 | 140 | 2230 | 4215 | |
3600 | 140 | 2380 | 4515 | |
4000 | 140 | 2580 | 4915 | |
4500 | 140 | 2830 | 5415 | |
三門架-全自由提升 | 4500 | 1254 | 2167 | 5415 |
5000 | 1420 | 2335 | 5915 | |
5300 | 1520 | 2435 | 6215 | |
5500 | 1585 | 2502 | 6415 | |
5800 | 1685 | 2602 | 6715 | |
6000 | 1755 | 2667 | 6915 | |
6500 | 1920 | 2835 | 7415 | |
7000 | 2095 | 2992 | 7915 | |
7500 | 2255 | 3167 | 8415 | |
8000 | 2420 | 3335 | 8915 | |
根據VDI 2198 標準的工業車輛類型表 | ||||||

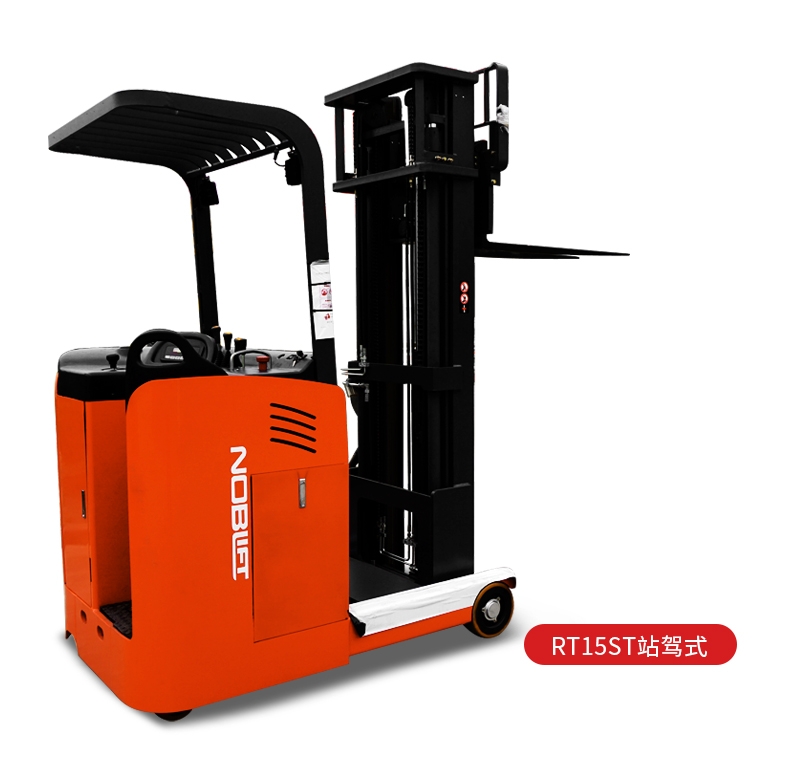

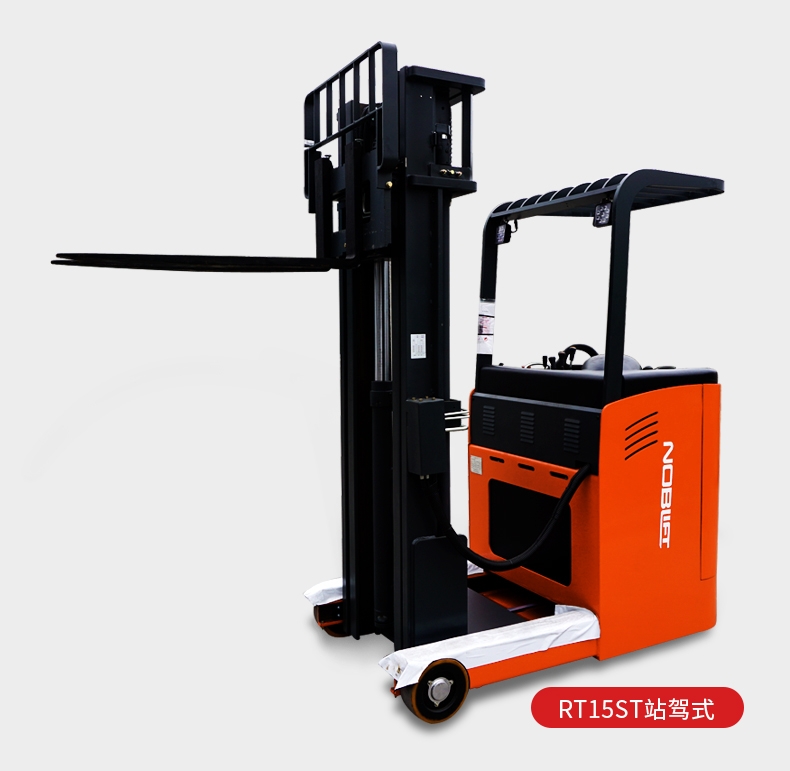

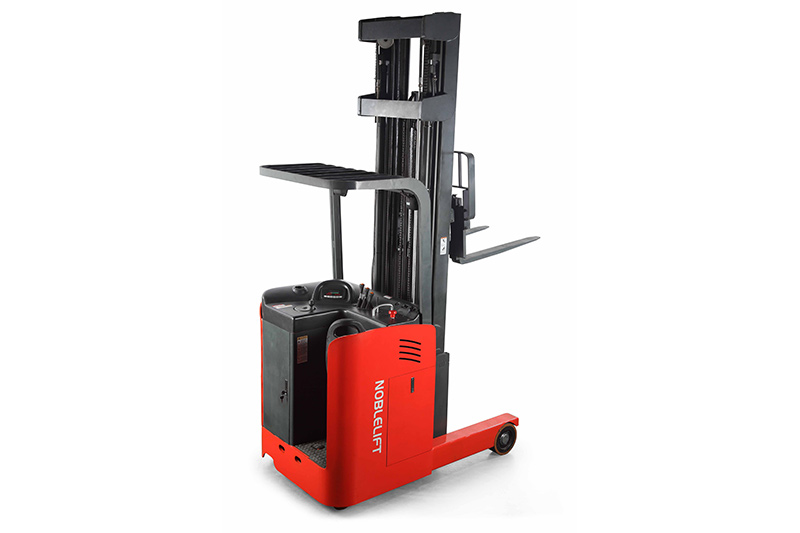

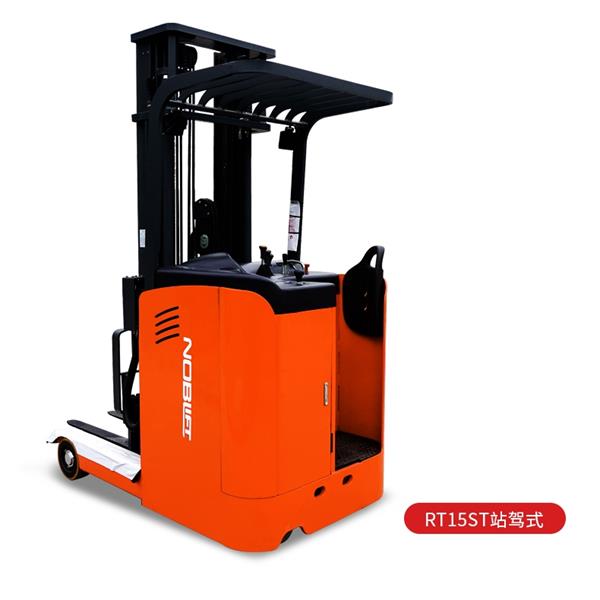

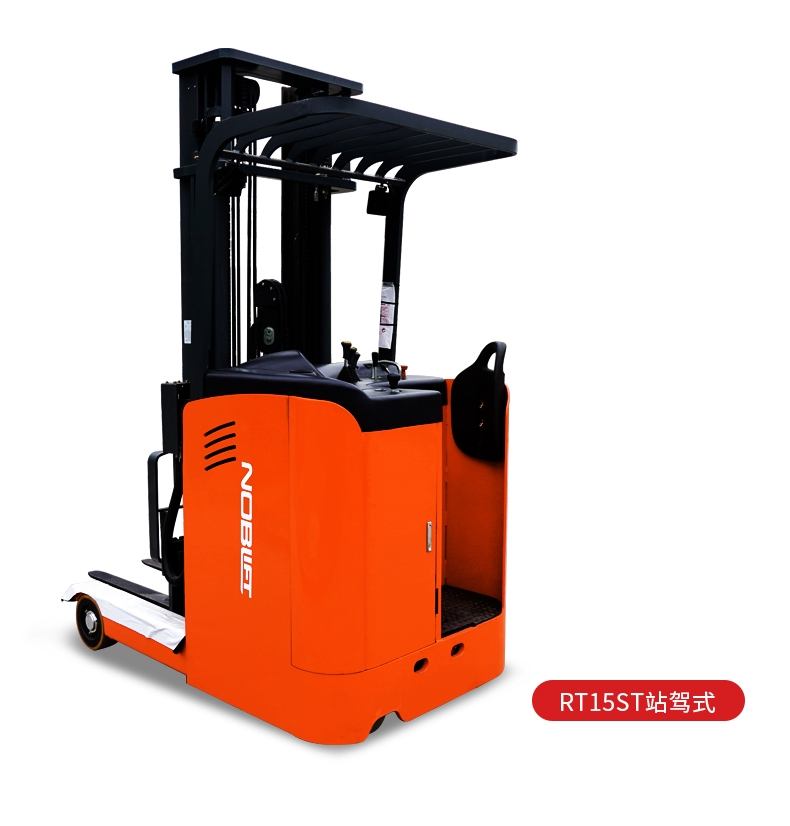

特性 | 1.2 | 型號 | RT15A | RT20ST | RT25ST | |
1.3 | 動力(電動、柴油、汽油、液化氣、手動) | 電動 | 電動 | 電動 | ||
1.4 | 駕駛方式(手動式、步行式、站駕式、揀選式) | 站駕式 | 站駕式 | 站駕式 | ||
1.5 | 額定負載 | Q (t) | 1.5 | 2.0 | 2.5 | |
1.6 | 載荷中心距 | c (mm) | 500 | 500 | 500 | |
1.8 | 前懸距 | x (mm) | 380 | 180 | 208 | |
1.9 | 軸距 | y (mm) | 1482 | 1500 | 1636 | |
重量 | 2.1 | 自重(包括蓄電池) | kg | 3630 | 3550 | 3650 |
車輪 | 3.1 | 輪胎（橡膠輪、高性能彈性體輪、氣輪胎、聚氨酯輪） | 聚氨酯輪 | |||
3.2 | 輪子尺寸，驅動側 | ￠xW (mm) | 343×140 | 313×125 | 343x140 | |
3.3 | 輪子尺寸，承重側 | ￠xW (mm) | 267×106 | 267×135 | 330x100 | |
3.5 | 輪子數量(x=驅動輪) 承重側/驅動側 | 2/1x+2 | 2/1x | 2/1x | ||
3.7 | 輪距， 承重側 /驅動側 | b11 (mm) | 1010/660 | 1124 | 1155 | |
基本尺寸 | 4.1 | 貨叉傾角前/后 | α/β (°) | 2/4 | 2/4 | 2/4 |
4.2 | 門架縮回高度 | h1（mm） | 3340 | 2335 | 2335 | |
4.3 | 自由提升高度 | h2（mm） | 2655 | 1420 | 1420 | |
4.4 | 提升高度 | h3（mm） | 8000 | 5000 | 5000 | |
4.5 | 作業時門架最大高度 | h4（mm） | 8865 | 5915 | 5915 | |
4.7 | 護頂架高度 | h6（mm） | 2330 | 2260 | 2260 | |
4.19 | 總體長度 | l1(mm) | 2246 | 2350 | 2450 | |
4.20 | 至貨叉垂直面的長度 | l2 (mm) | 1326 | 1280 | 1380 | |
4.21 | 車體寬度 | b1 (mm) | 1130 | 1260 | 1260 | |
4.22 | 貨叉尺寸 | s/e/l (mm) | 35/100/920 | 40/120/1070 | 40/120/1070 | |
4.25 | 貨叉外間距（最小/最大） | b5 (mm) | 200/760 | 240/760 | 240/760 | |
4.28 | 前移距離 | l4（mm） | 560 | 630 | 720 | |
4.31 | 最小離地間隙 | m1（mm） | 80 | 75 | 75 | |
4.34 | 直角堆垛通道寬度800×1200（1200沿貨叉放置） | Ast (mm) | 2695 | 2790 | 2870 | |
4.35 | 轉彎半徑 | Wa (mm) | 1750 | 1750 | 1880 | |
4.37 | 至輪臂最前端的長度 | l7（mm） | 1855 | 1865 | 2050 | |
性能 | 5.1 | 行駛速度 滿載/空載 | km/h | 9.5/9.5 | 10.5/10.5 | 10.5 |
5.2 | 提升速度 滿載/空載 | m/s | 0.28/0.32 | 0.27/0.38 | 0.27/0.38 | |
5.3 | 下降速度 滿載/空載 | m/s | 0.35/0.31 | 0.45/0.40 | 0.45/0.40 | |
5.4 | 前移速度 滿載/空載 | m/s | 0.09/0.12 | 0.10/0.10 | 0.10/0.10 | |
5.8 | 最大爬坡能力 滿載/空載 | % | 10/15 | 10/15 | 10/15 | |
5.10 | 行車制動 | 電磁制動 | 電磁制動 | 電磁制動 | ||
電機 | 6.1 | 驅動電機功率 S2 60min | kW | 5.5 | 6.4 | 6.4 |
6.2 | 提升電機功率 S3 15% | kW | 8.6 | 12.5 | 12.5 | |
6.3 | 蓄電池根據 DIN 43531/ 35/ 36 A，B，C，無 | A,4Pzs | RT20ST | A,4Pzs | ||
6.4 | 蓄電池電壓，額定容量 K5 | V/ Ah | 48/360 | 電動 | 48/480 | |
6.5 | 蓄電池重量 | kg | 600 | 站駕式 | 939 | |
其它 | 8.1 | 驅動控制方式 | 三相交流 | 2.0 | 三相交流 | |
8.2 | 系統壓力 | (bar) | 110 | 500 | 170 | |
8.3 | 系統流量 | (l/min) | 40 | 180 | 35 | |
8.4 | 駕駛員耳邊噪聲水平 根據EN12053標準 | dB(A) | ＜70 | 1500 | ＜70 | |
